GIỚI THIỆU

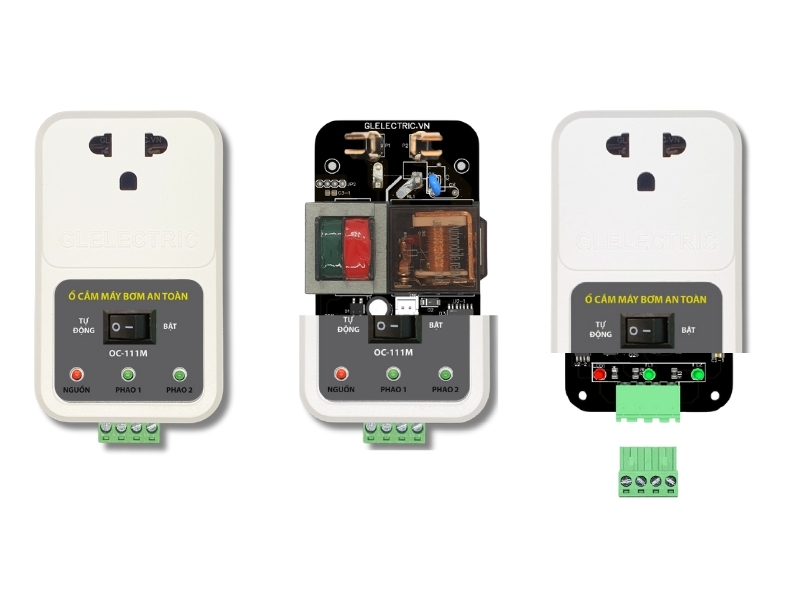

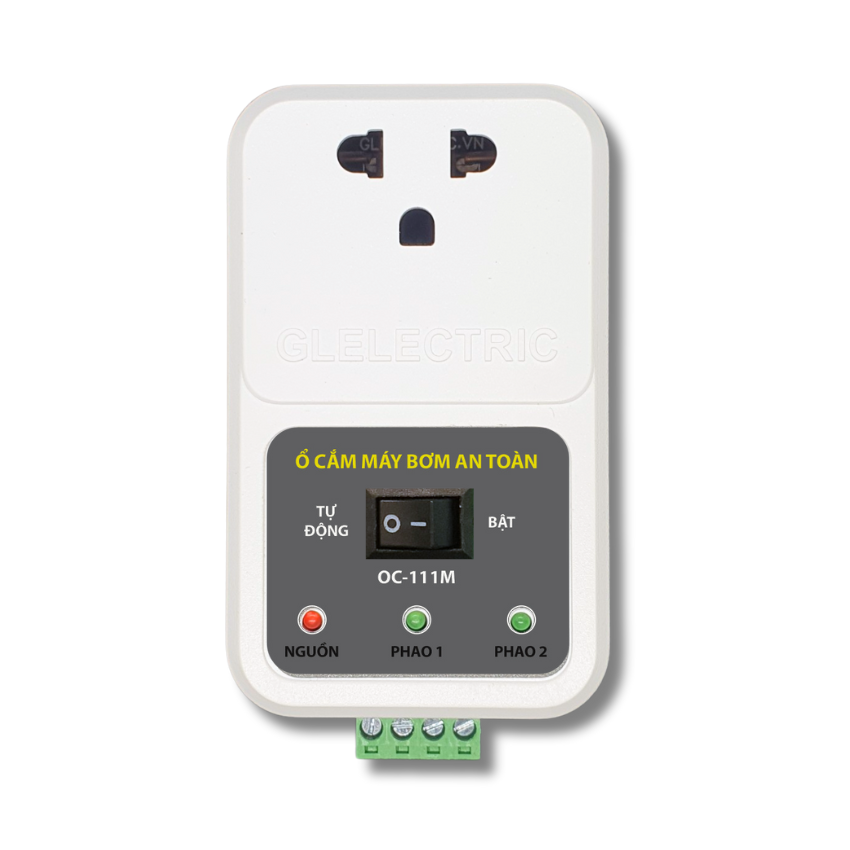

Ổ cắm máy bơm an toàn OC111M là phiên bản dạng ổ cắm của sản phẩm Rơ le an toàn phao điện SRF-111M được cải thiện về công suất tải và lắp đặt vô cùng đơn giản.

Với độ ổn định và tin cậy từ sản phẩm SRF-111M ra đời lần đầu tiên năm 2018, đã được Cục sở hữu trí tuệ - Bộ KH&CN cấp bằng độc quyền GPHI số 2815, được nâng cấp/cải tiến liên tục và sản phẩm OC111M ra đời hướng đến mục tiêu an toàn và ngày càng tiện lợi cho người sử dụng.

ĐẶC ĐIỂM

• Ổ cắm máy bơm cấp nguồn điện 12V (nguồn điện cung cấp bởi biến áp cách ly) cấp đến phao điện tại các bể và điều khiển máy bơm tự động theo mức nước do các phao báo về.
• Đèn báo trạng thái phao 2 bể (trên và dưới).
• Công tắc tích hợp sẵn chuyển đổi 2 chế độ tự động và thủ công.
• Tương thích với phao điện tử GL2A, GL2B của GLELECTRIC và các loại phao công tắc phổ biến trên thị trường.
• An toàn cho người sử dụng chống rò điện/ điên giật và phòng chống cháy nổ khi sử dụng nguồn điện 220V trực tiếp đến các phao điện.
• Giảm tải cho đường dây và tiếp điểm công tắc (phao truyền thống)
• Lắp đặt đơn giản, sử dụng dễ dàng.

THÔNG SỐ KỸ THUẬT

• Điện áp nguồn cấp: 180V-240V-AC

• Điện áp điều khiển phao: 12V-DC

• Công suất tiêu thụ không tải: 1W

• Công suất tải máy bơm tối đa: 1.5 KW

• Khoảng cách dây dẫn đến phao: 0~50m

LẮP ĐẶT

BƯỚC 1

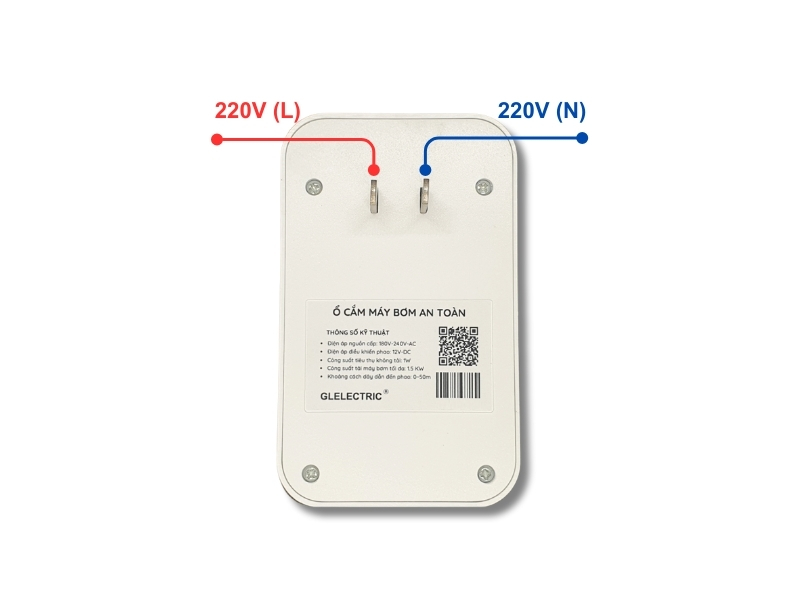

Ổ cắm máy bơm an toàn OC111M cắt 1 pha L từ chân phích cắm đến lỗ cắm của ổ theo bố trí như sau

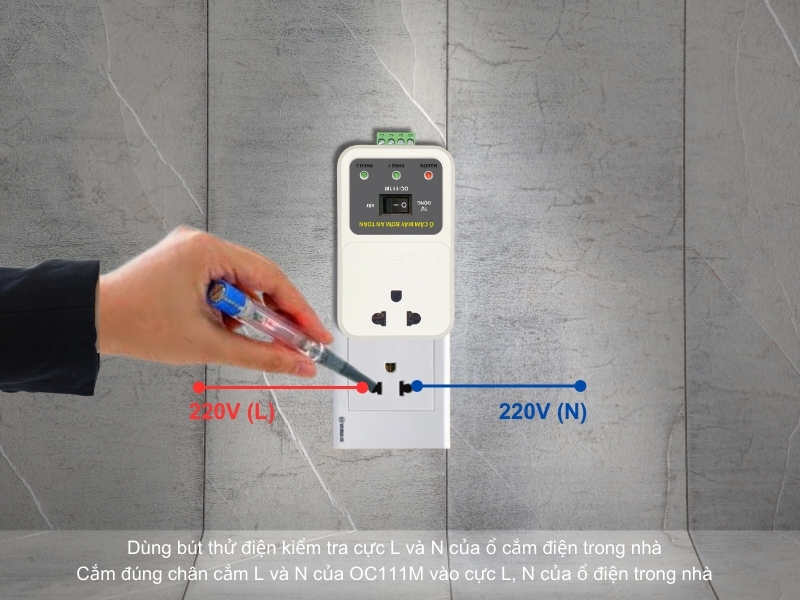

Do vậy cần kiểm tra xác định cực L và N của ổ điện trong nhà trước khi cắm ổ cắm OC111M vào

Trường hợp cực L bên trái và N bên phải cắm theo hình bên dưới

Trường hợp cực L bên phải và N bên trái cắm theo hình bên dưới

BƯỚC 2

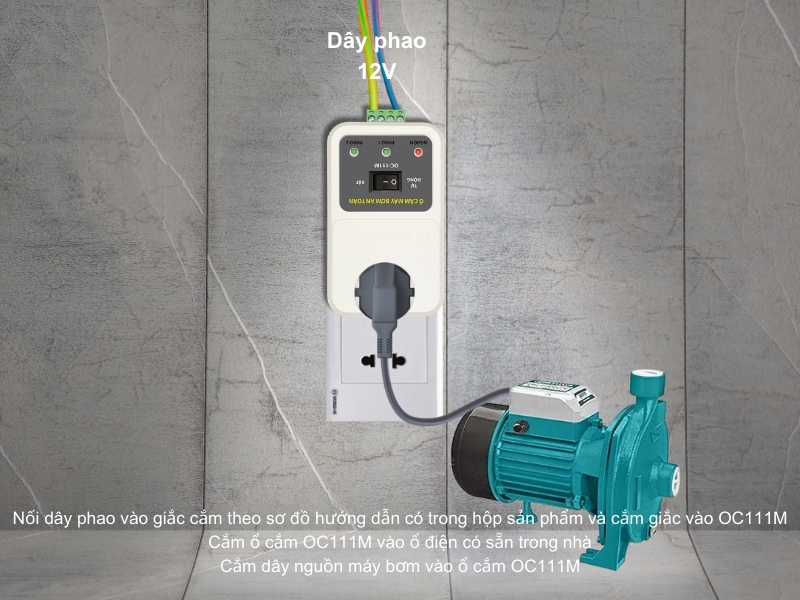

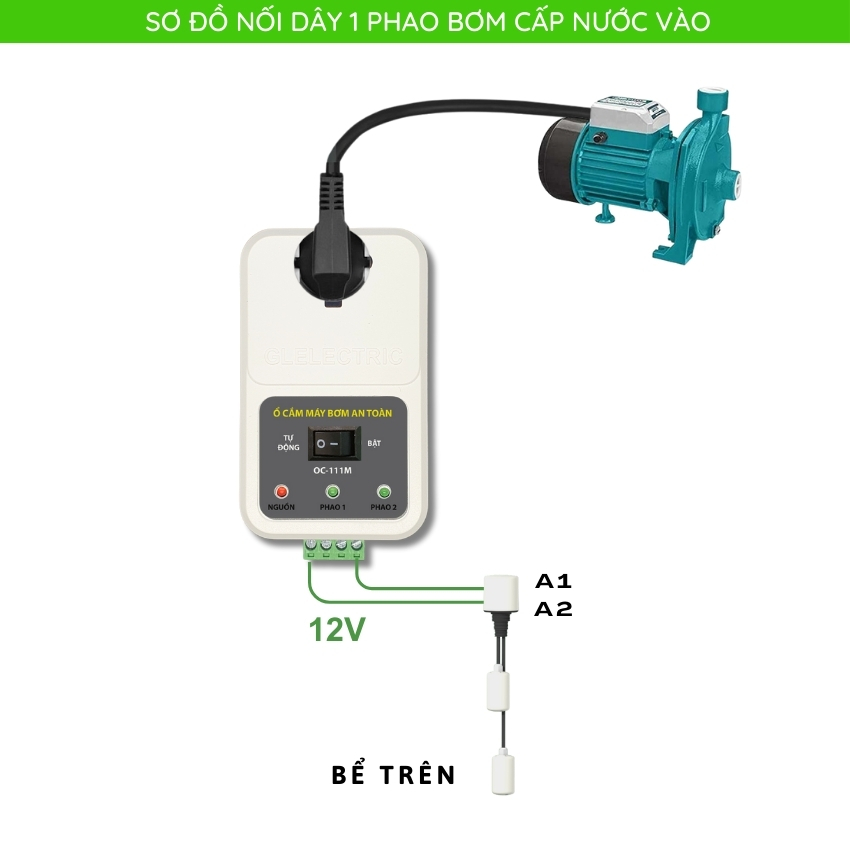

Nối dây phao vào ổ cắm (trường hợp dùng 1 phao bể trên hoặc bể ngầm) và cắm máy bơm vào lỗ cắm trên OC111M

Lắp đặt thực tế với L bên phải và N bên trái

Lắp đặt thực tế với L bên trái và N bên phải

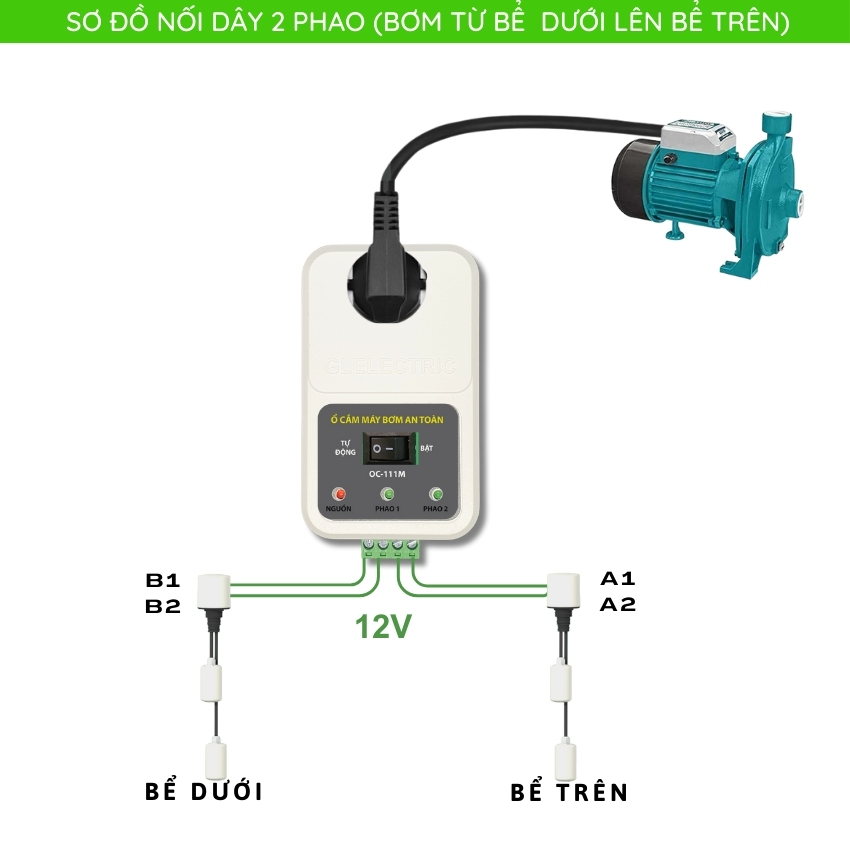

Nối dây phao vào ổ cắm (trường hợp dùng 1 phao bể trên và 1 phao bể ngầm) và cắm máy bơm vào lỗ cắm trên OC111M

HOẠT ĐỘNG

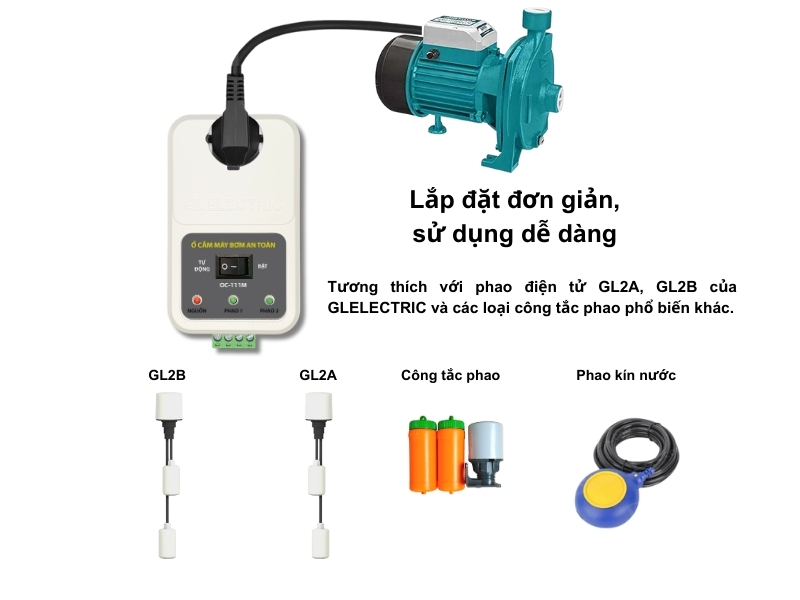

Ổ cắm máy bơm, phao điện an toàn OC111M tương thích với phao điện tử GL2A, GL2B của GLELECTRIC và tương thích với các loại phao công tắc, phao điện kín nước trên thị trường

Chế độ tự động: Công tắc để ở vị trí "TỰ ĐỘNG": Khi bể trên hết nước -> đèn xanh báo PHAO 2 sáng, máy bơm sẽ bật để bơm nước đến khi đầy bồn, đèn xanh tắt -> máy bơm tắt.

Chế độ thủ công: Công tắc để ở vị trí "BẬT" -> Máy bơm sẽ luôn chạy mà không phụ thuộc vào tín hiệu từ các phao trên bồn, bể ngầm. Chế độ này phù hợp sử dụng khi bơm nước thủ công cho các mục đích khác như tưới cây, rửa sân...
