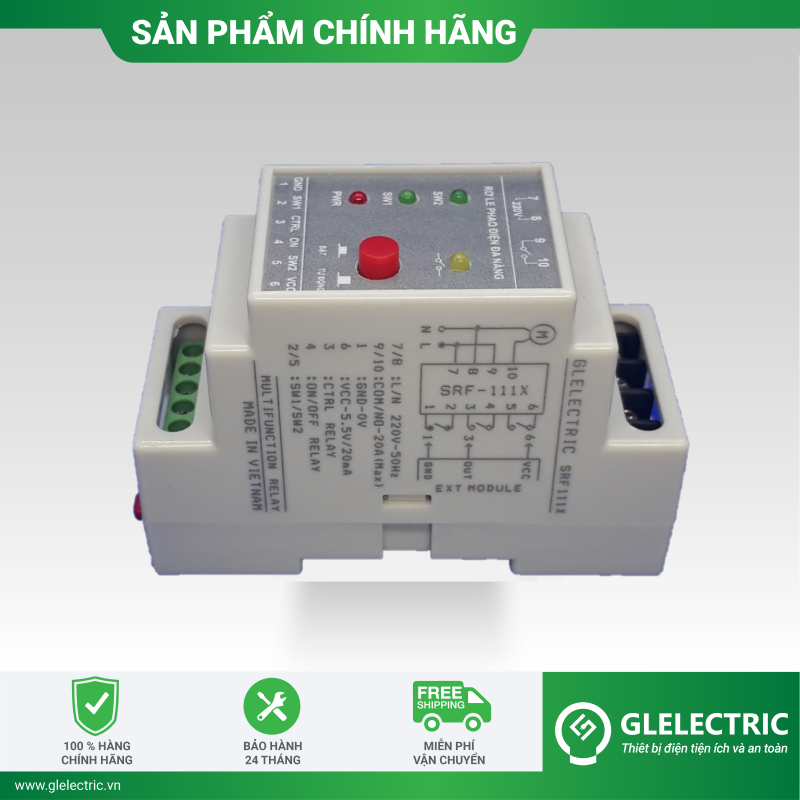

Rơ le an toàn cho phao điện SRF-111X

Viết đánh giá
Nhà cung cấp: GLELECTRIC
Mã sản phẩm: SRF-111X
Tình trạng: Còn hàng
390.000₫

Rơ le SRF-111X có thể sử dụng với phao điện để điều khiển máy bơm nước hoặc kết hợp với các Mô đun/cảm biến để điều khiển trong các ứng dụng khác như: Bật/tắt đèn tự động, điều khiển nhiệt độ/độ ẩm, điều khiển tưới tự động… với công suất chịu tải trực tiếp lên đến 20A hoặc 1.5HP~1200W

GIỚI THIỆU
Rơ le điều khiển đa năng SRF-111X là phiên bản mở rộng của sản phầm Rơ le an toàn cho phao điện SRF-111M với một số tính năng nổi bật:
- Điều khiển trực tiếp máy bơm công suất đến 1200W không qua Contactor.
- Điện áp tín hiệu đến công tắc phao (1-2, 5-6) rất nhỏ.
- Khoảng cách dây dẫn tín hiệu đến công tắc phao lớn.
- N
út bấm chuyển chế độ Tự động/ Bằng tay ngay trên thiết bị.
- Linh hoạt trong các ứng dụng điều khiển khác nhau.

Ngoài các tính năng an toàn của Rơ le an toàn cho phao điện SRF-111M, Rơ le điều khiển đa năng SRF-111X  được sử dụng với phao điện để điều khiển máy bơm nước công suất lớn hoặc kết hợp với các Mô đun/cảm biến để điều khiển trong các ứng dụng khác như: Bật/tắt đèn tự động, điều khiển nhiệt độ/độ ẩm, điều khiển tưới tự động… với công suất chịu tải trực tiếp lên đến 20A  (tải thuần trở) hoặc 1.5HP~1200W (tải động cơ).
Sản phẩm đã đăng ký Bảo hộ Sáng chế/ Giải pháp hữu ích Số: 1-2018-04907 tại Cục Sở hữu trí tuệ Việt Nam
Mọi sự sao chép nguyên trạng (hoặc tương đương) giải pháp/thiết kế của sản phẩm đều là hành vi vi phạm về sở hữu trí tuệ và sẽ bị xử lý theo pháp luật.

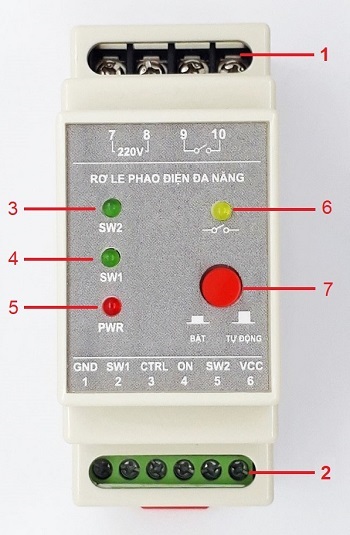

CHỨC NĂNG CÁC THÀNH PHẦN


1. Kết nối điện áp 220V nguồn và tiếp điểm chính: Cấp nguồn cho thiết bị và kết nối tiếp điểm rơ le đến phụ  tải.
2. Khối kết nối các tín hiệu điều khiển: Nối đến phao điện hoặc cảm biến ,…
3. Đèn báo trạng thái tiếp điểm điều khiển 2: Sáng khi tiếp điểm 2/ phao điện 2 đóng.
4. Đèn báo trạng thái tiếp điểm điều khiển 1: Sáng khi tiếp điểm 1/ phao điện 1 đóng.
5. Đèn báo nguồn điện: Sáng khi thiết bị đã được cấp nguồn.
6. Đèn báo trạng thái tiếp điểm Rơ le: Sáng khi Rơ le đóng mạch.
7. Nút chuyển bật Rơ le/ Chế độ tự động: Nhấn để bật/ Nhả để chạy tự động.

NGUYÊN LÝ HOẠT ĐỘNG
Rơ le SRF-111X được thiết kế một nút bấm trên mặt có chức năng chuyển chế độ điều khiển từ luôn BẬT (rơ le) sang chế độ TỰ ĐỘNG (theo các tín hiệu vào).
- Chế độ bật khởi động Rơ le bằng tay: Nút bấm ở vị trí “BẬT” -> Rơ le luôn đóng mạch mà không phụ thuộc vào các điều kiện khác.
- Chế độ TỰ ĐỘNG: Nút bấm ở vị trí “TỰ ĐỘNG” -> Rơ le được điều khiển bằng hai phương thức:
1. Điều khiển bởi các tiếp điểm đầu vào (Nút bấm, công tắc, phao điện...) với điện áp dẫn đến các tiếp điểm thấp (5V-DC). Rơ le đóng khi chân 1 nối với chân 2 và chân 5 nối với chân 6.
Chân 3-4 là chân nối với công tắc bật cưỡng bức. Khi chân 3 nối với chân 4 -> Rơ le sẽ đóng mạch.
2. Điều khiển bởi tín hiệu ở chân số 3 (CTRL). Khi chân số 3 ở mức logic cao (3,3V-5V) -> Rơ le sẽ đóng mạch.
Sử dụng cảm biến để điều khiển: Kết nối với Mô đun/cảm biến ở chân 1 (GND Rơ le-GND Cảm biến); chân 3 (CTRL Rơ le-OUT Cảm biến); chân 6 (VCC Rơ le-VCC Cảm biến). Rơ le đóng khi tín hiệu kích hoạt ở đầu ra OUT của cảm biến ở mức cao/ Rơ le ngắt khi đầu ra OUT cảm biến ở mức thấp.

THÔNG SỐ KỸ THUẬT
- Model: SRF-111X
- Lắp đặt: Thanh ray 35mm
- Điện áp hoạt động: 180V – 230V; 50/60Hz
- Công suất tải: 20A (tải điện trở) /1200W (tải động cơ)
- Điện áp ra phao điện (1-2; 5-6): 4.5V-DC
- Điện áp cảm biến (1-6): 5.5V-DC
- Kích thước (DxRxC)mm: 90x38x60
Xuất xứ: GLELECTRIC Việt Nam
Bảo hành: 12 tháng.


MỘT SỐ SƠ ĐỒ ỨNG DỤNG

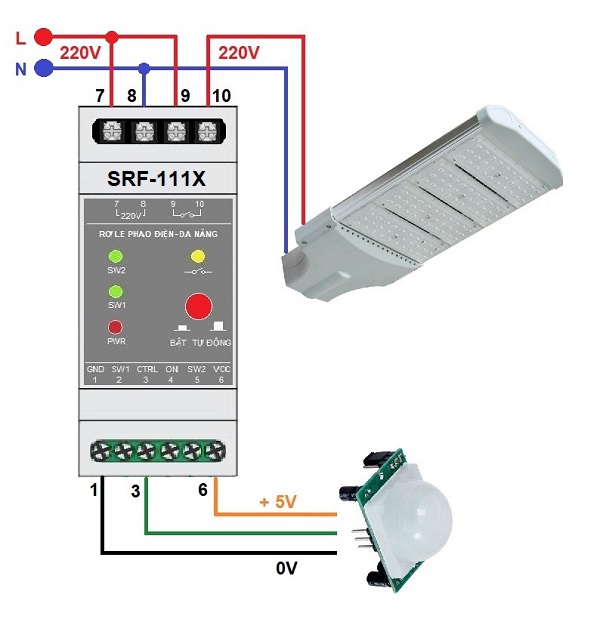

1. ĐIỀU KHIỂN ĐÈN CHIẾU SÁNG CÔNG SUẤT LỚN BẰNG CẢM BIẾN HỒNG NGOẠI CHUYỂN ĐỘNG



Đấu nối:
Chân 1: (GND) của Rơ le nối với chân GND của Module cảm biến hồng ngoại chuyển động.
Chân 3 (CTRL) của Rơ le nối với chân OUT của Module cảm biến hồng ngoại chuyển động.
Chân 6: (VCC) nối với chân VCC của Module cảm biến hồng ngoại chuyển động.
Chân 7, 8: (220V) là chân cấp nguồn 220V cho Rơ le hoạt động.
Chân 9,10: Là tiếp điểm chính của Rơ le nối ra đèn.
Hoạt động: Khi có người di chuyển trong vùng quét, cảm biến sẽ kích hoạt đầu ra ở mức CAO và rơ le sẽ đóng mạch cấp điện ra đèn.

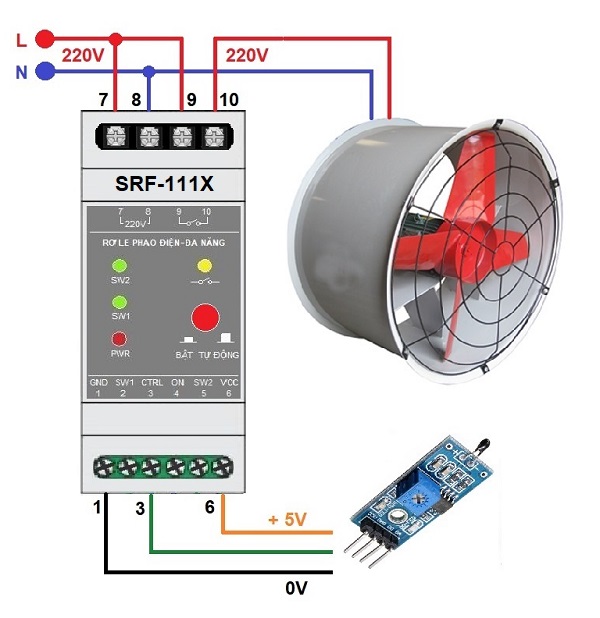

2. ĐIỀU KHIỂN QUẠT THÔNG GIÓ BẰNG CẢM BIẾN NHIỆT ĐỘ


Đấu nối:
Chân 1: (GND) của Rơ le nối với chân GND của cảm biến.
Chân 3 (CTRL) của Rơ le nối với chân OUT của cảm biến.
Chân 6: (VCC) nối với chân VCC của cảm biến.
Chân 7, 8: (220V) là chân cấp nguồn 220V cho Rơ le hoạt động.
Chân 9,10: Là tiếp điểm chính của Rơ le nối ra quạt.

Hoạt động: Khi nhiệt độ đến ngưỡng cài đặt, cảm biến sẽ kích hoạt đầu ra ở mức CAO và rơ le sẽ đóng mạch cấp điện cho quạt hoạt động.


3, ĐIỀU KHIỂN MÁY BƠM BẰNG PHAO ĐIỆN
Với thiết kế nâng cấp cho ứng dụng điều khiển bơm nước tự động, an toàn nên mặc dù điện áp đến các tiếp điểm công tắc phao chỉ 4-5VDC, tuy nhiên sẽ được thiết bị khuếch đại để mở rộng khoảng cách dây dẫn tín hiệu kết nối đến công tắc phao (cổng 5-6) lên ít nhất hàng trăm mét.

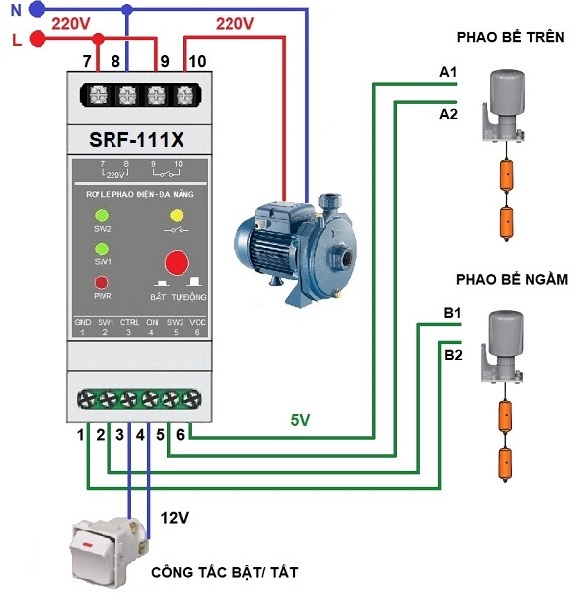

3.1 SỬ DỤNG 2 PHAO ĐIỆN CHỐNG CẠN VÀ CHỐNG TRÀN KẾT HỢP CÔNG TẮC ĐIỀU KHIỂN BẰNG TAY

Đấu nối:
Chân 1: (GND), 2 (SW1) nối với hai chân B1, B2 của phao điện bể nước ngầm (phao chống cạn).
Chân 3 (CTRL), 4 (ON): Nối với công tắc bật cưỡng bức (có thể sử dụng hoặc không).
Chân 5: (SW2), 6 (VCC) nối với 2 chân A1, A2 của phao điện bể trên cao (phao chống tràn).
Chân 7, 8: (220V) là chân cấp nguồn 220V cho Rơ le hoạt động.
Chân 9,10: Là tiếp điểm chính của Rơ le nối ra máy bơm nước.

Hoạt động:  Máy bơm bật khi bể trên cạn và bể dưới chưa cạn, máy bơm tắt khi bể trên đã đầy hoặc khi đang bơm lên bể trên chưa đầy mà bể dưới cạn nước.

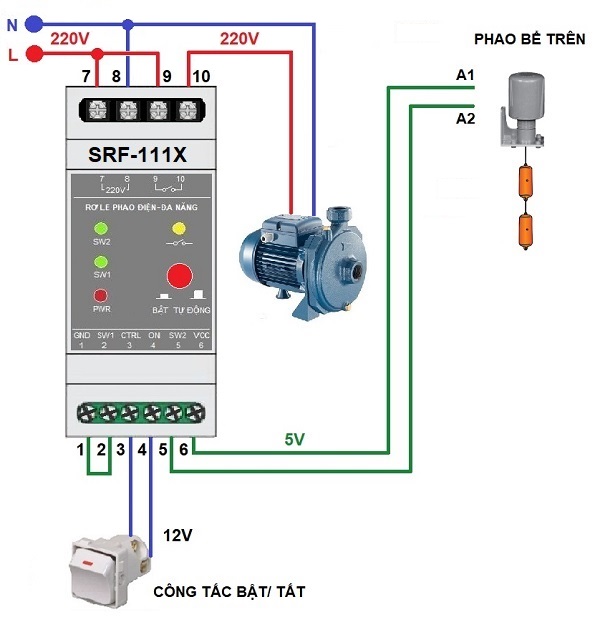

3.2 SỬ DỤNG 1  PHAO ĐIỆN CHỐNG TRÀN,  KẾT HỢP CÔNG TẮC ĐIỀU KHIỂN BẰNG TAY

Đấu nối:
Chân 1: (GND), 2 (SW1) nối trực tiếp với nhau (không sử dụng phao chống cạn).
Chân 3 (CTRL), 4 (ON): Nối với công tắc bật cưỡng bức (có thể sử dụng hoặc không).
Chân 5: (SW2), 6 (VCC) nối với 2 chân A1, A2 của phao điện bể trên cao (phao chống tràn).
Chân 7, 8: (220V) là chân cấp nguồn 220V cho Rơ le hoạt động.
Chân 9,10: Là tiếp điểm chính của Rơ le nối ra máy bơm nước.
Hoạt động:  Máy bơm bật khi bể trên cạn và tắt khi bể trên đầy.

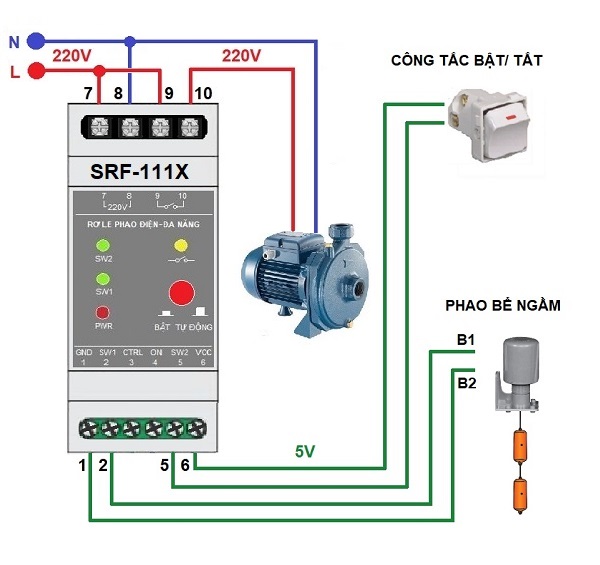

3.3 SỬ DỤNG 1  PHAO ĐIỆN CHỐNG CẠN,  CÔNG TẮC ĐIỀU KHIỂN BẰNG TAY PHỤ THUỘC PHAO ĐIỆN CHỐNG CẠN

Đấu nối:
Chân 1: (GND), 2 (SW1) nối với hai chân B1, B2 của phao điện bể nước ngầm (phao chống cạn).
Chân 3 (CTRL), 4 (ON): Nối với công tắc bật cưỡng bức (có thể sử dụng hoặc không).
Chân 5: (SW2), 6 (VCC) nối với công tắc dùng Bật/Tắt máy bơm.
Chân 7, 8: (220V) là chân cấp nguồn 220V cho Rơ le hoạt động.
Chân 9,10: Là tiếp điểm chính của Rơ le nối ra máy bơm nước.
Hoạt động: Máy bơm bật khi bật công tắc và bể dưới chưa cạn. Khi đang bơm lên bể trên chưa đầy mà bể dưới cạn nước, máy bơm sẽ tắt.

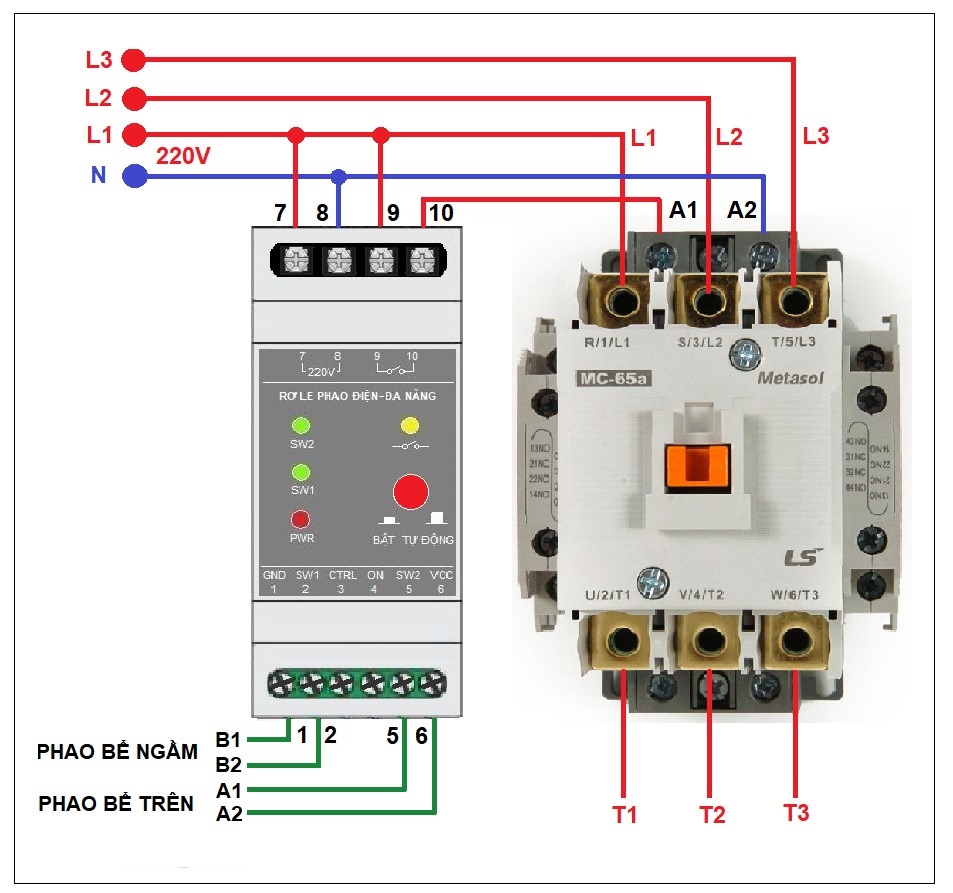

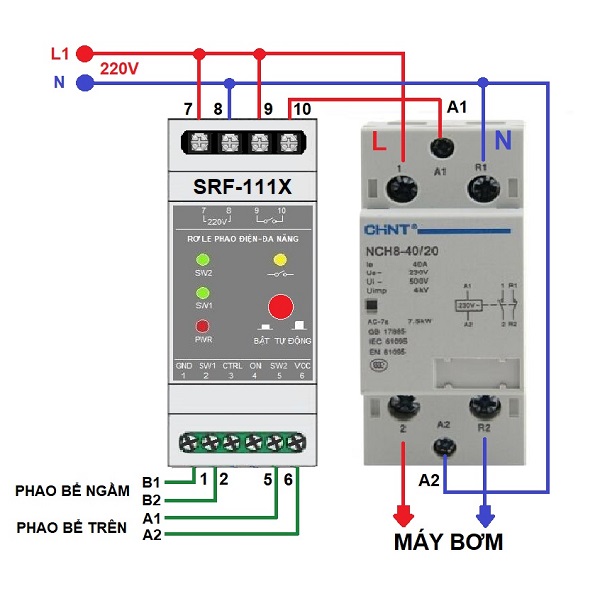

3.4 ĐIỀU KHIỂN MÁY BƠM CÔNG SUẤT LỚN 1 PHA VÀ MÁY BƠM 3 PHA



Xem chi tiết cách đấu thiết bị qua Contactor để điều khiển máy bơm công suất lớn hơn 1200W hoặc máy bơm sử dụng điện 3 pha tương tự cách đấu đã được giới thiệu ở bài viết ở đây:

Cách đấu phao điện cho máy bơm công suất lớn

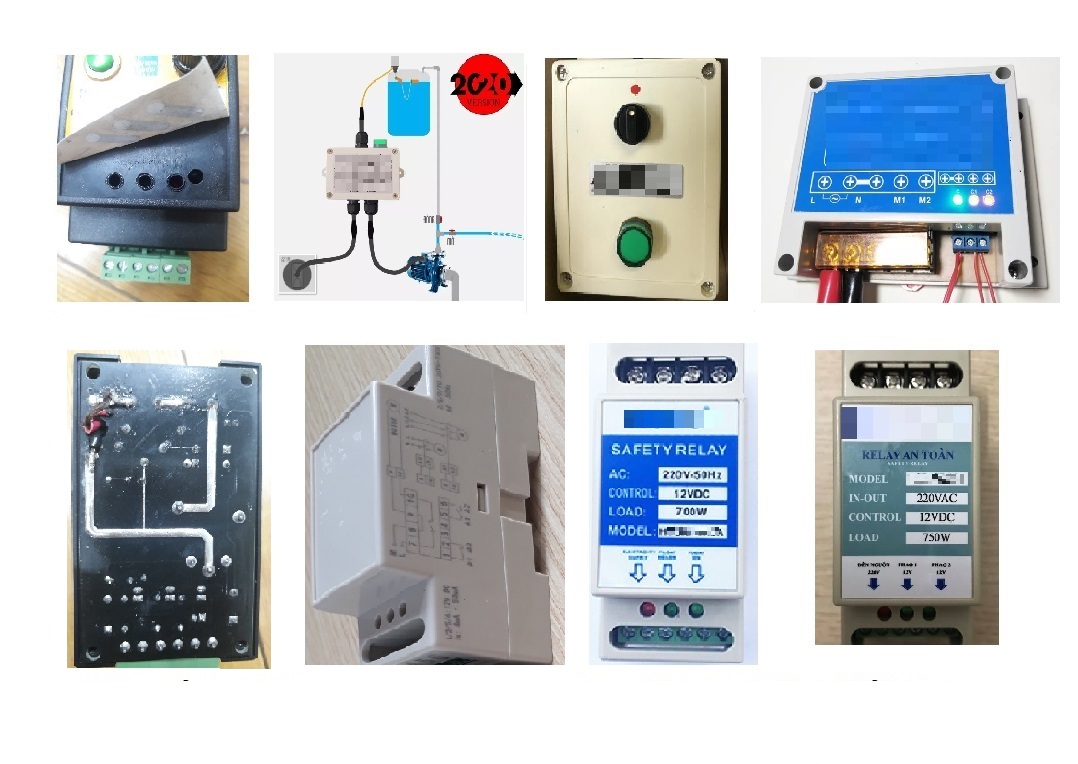

Lưu ý: Hiện nay đã xuất hiện sản phẩm nhái, sản phẩm gia công chất lượng thấp với các tên gọi khác nhau. Đây đều là các sản phẩm vi phạm sáng chế/ giải pháp hữu ích đã được đăng ký của bộ sản phẩm RƠ LE AN TOÀN CHO PHAO ĐIỆN do GLELECTRIC nghiên cứu sản xuất và đưa ra thị trường từ năm 2018. Các sản phẩm này có đặc điểm chung là được gia công thủ công hoặc là sản phẩm không rõ nguồn gốc, không được nghiên cứu tính toán các yêu cầu kỹ thuật và an toàn.

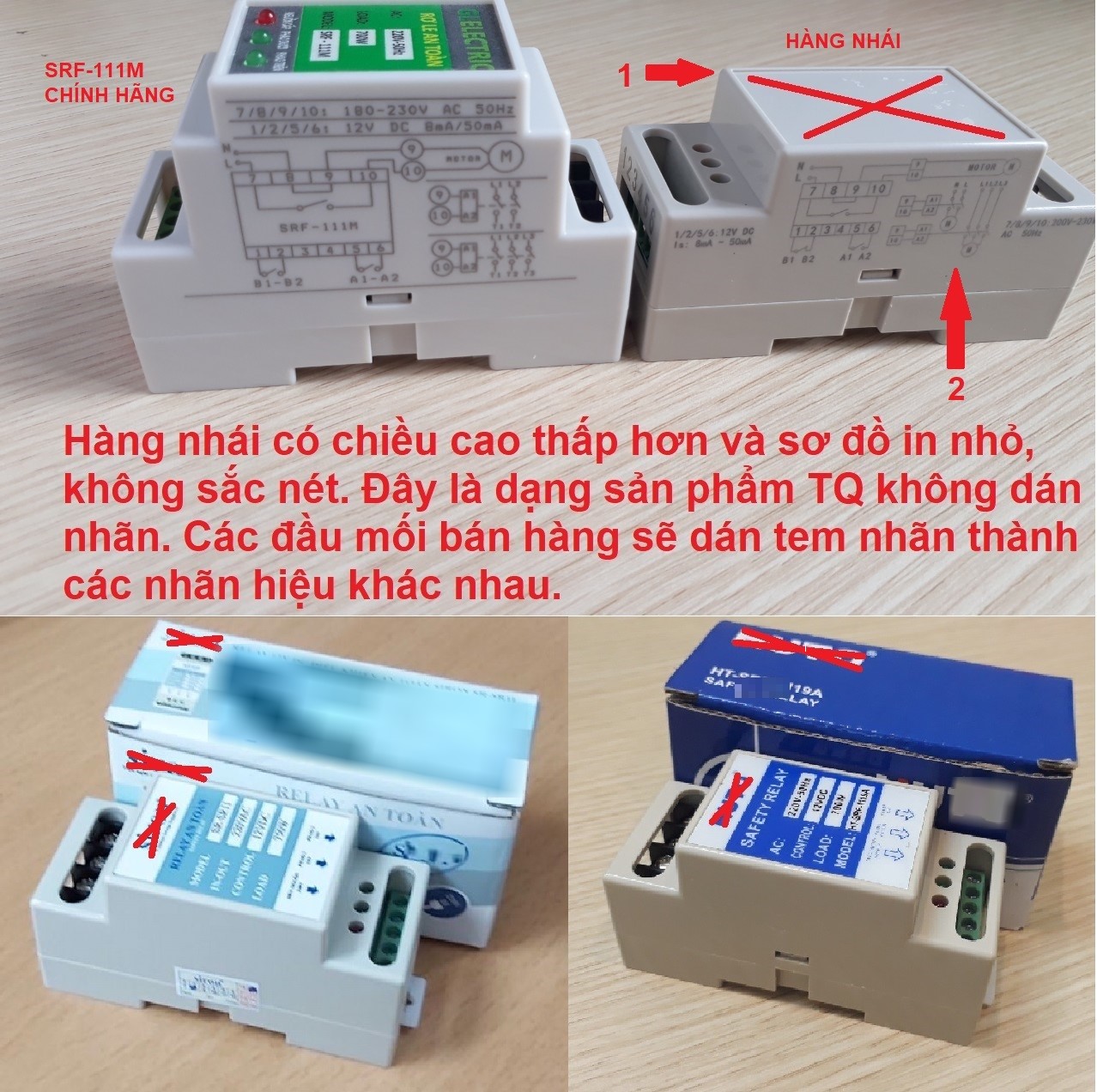

1. PHÂN BIỆT QUA HÌNH DÁNG BÊN NGOÀI

Một số loại của TQ sản xuất có hình dáng khá giống với hình dáng của sản phẩm GLELECTRIC tuy nhiên có những đặc điểm khác như sau

2. PHÂN BIỆT QUA TRỌNG LƯỢNG SẢN PHẨM

Vì giải pháp được sử dụng để thiết kế sản phẩm Rơ le an toàn cho phao điện là dùng nguồn biến áp cách ly hạ điện áp từ 220V-AC xuống 5V-DC  hoặc 12V-DC để làm tín hiệu điều khiển dẫn lên phao điện nên 2 bộ phận quan trọng của thiết bị là: Bộ nguồn biến áp cách ly 220VAC-12VAC và Rơ le trung gian để đóng ngắt cho phụ tải. Do sử dụng nguồn biến áp cách ly loại sắt từ và rơ le trung gian chất lượng cao nên trọng lượng của các sản phẩm GLELECTRIC khá nặng

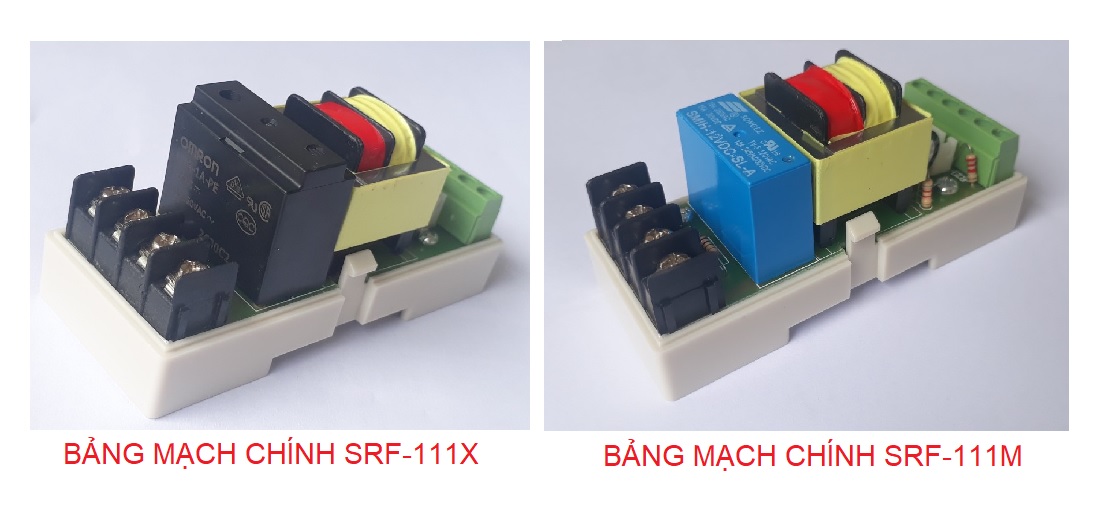

BÊN TRONG SẢN PHẨM  CỦA GLELECTRIC

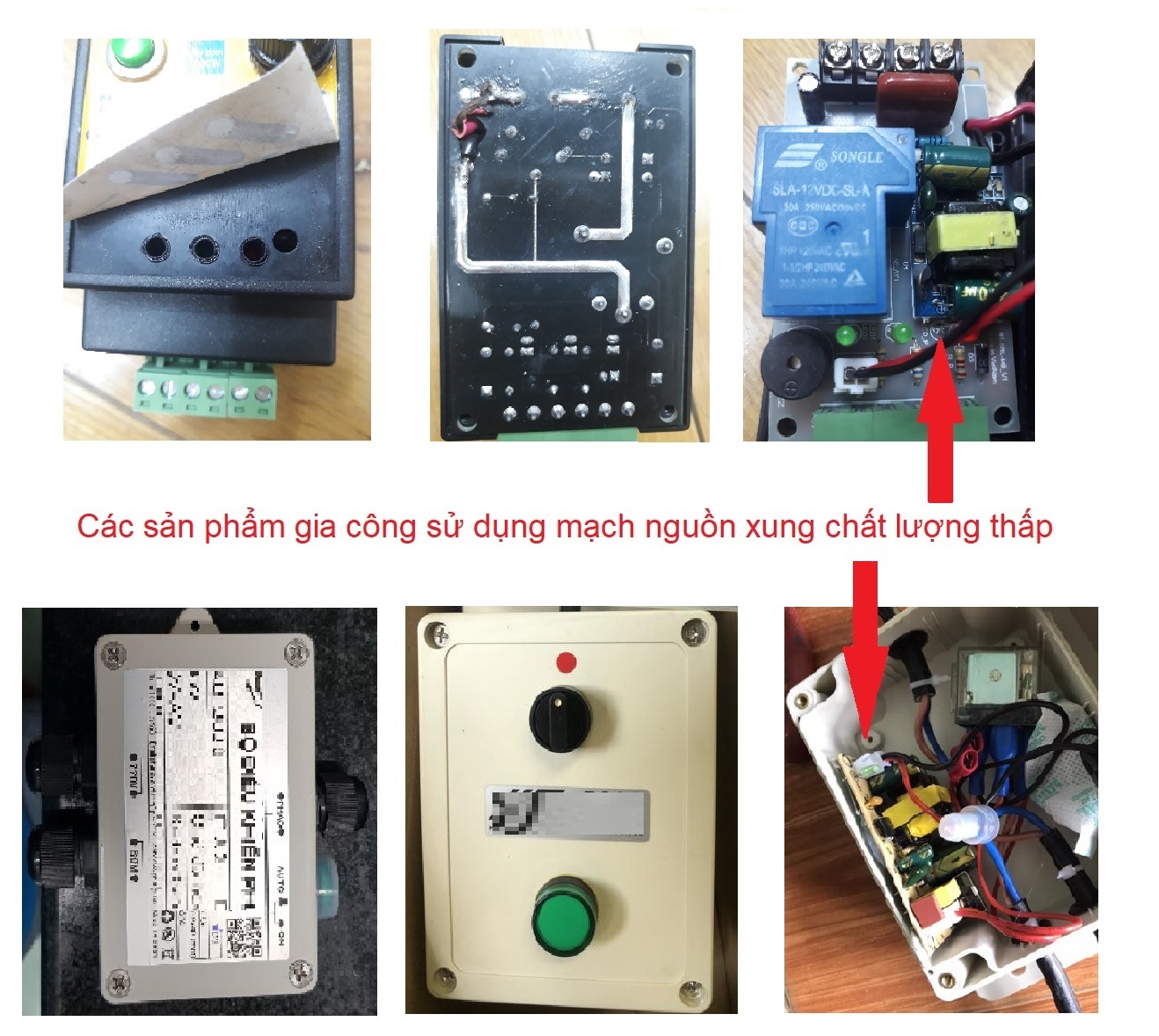

BÊN TRONG MỘT SỐ SẢN PHẨM CHẾ TẠO THỦ CÔNG

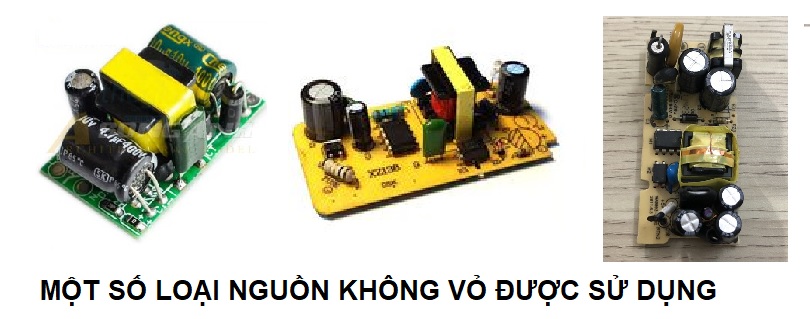

Đặc điểm chung của các sản phẩm này là chât lượng kém do sản xuất thủ công, sử dụng linh kiện trôi nổi và đặc biệt là sử dụng mạch nguồn xung chất lượng thấp (còn gọi là nguồn không vỏ) nên trọng lượng của sản phẩm so với kích thước rất nhẹ.

Chất lượng của bộ nguồn xung phụ thuộc rất nhiều vào độ phức tạp của thiết kế, chất lượng linh kiện cấu thành nên mạch điện, trong đó có biến áp xung và linh kiện công suất, các linh kiện bảo vệ...

Mạch nguồn xung có chất lượng cao và an toàn nếu đó là các bộ nguồn chuyên dụng sử dụng linh kiện đắt tiền và được thiết kế cẩn thận như trong mạch nguồn các thiết bị điện, điện tử cao cấp, trong mạch của các bộ sạc điện thoại chính hãng...). Nhưng loại nguồn xung này rất nguy hiểm nếu sử dụng linh kiện rẻ tiền và thiết kế cẩu thả (như các loại nguồn không vỏ, nguồn sạc điện thoại không rõ nguồn gốc trôi nổi trên thị trường).

Loại nguồn này cũng là nguyên nhân gây ra các vụ điện giật do sạc điện thoại như thông tin của báo chí đã đưa:

https://www.sggp.org.vn/vi-sao-dung-dien-thoai-khi-dang-sac-pin-de-bi-dien-giat-537836.html

https://tuoitre.vn/thanh-nien-18-tuoi-chet-do-ro-ri-dien-tu-day-sac-dien-thoai-trung-quoc-2019102616141048.htm

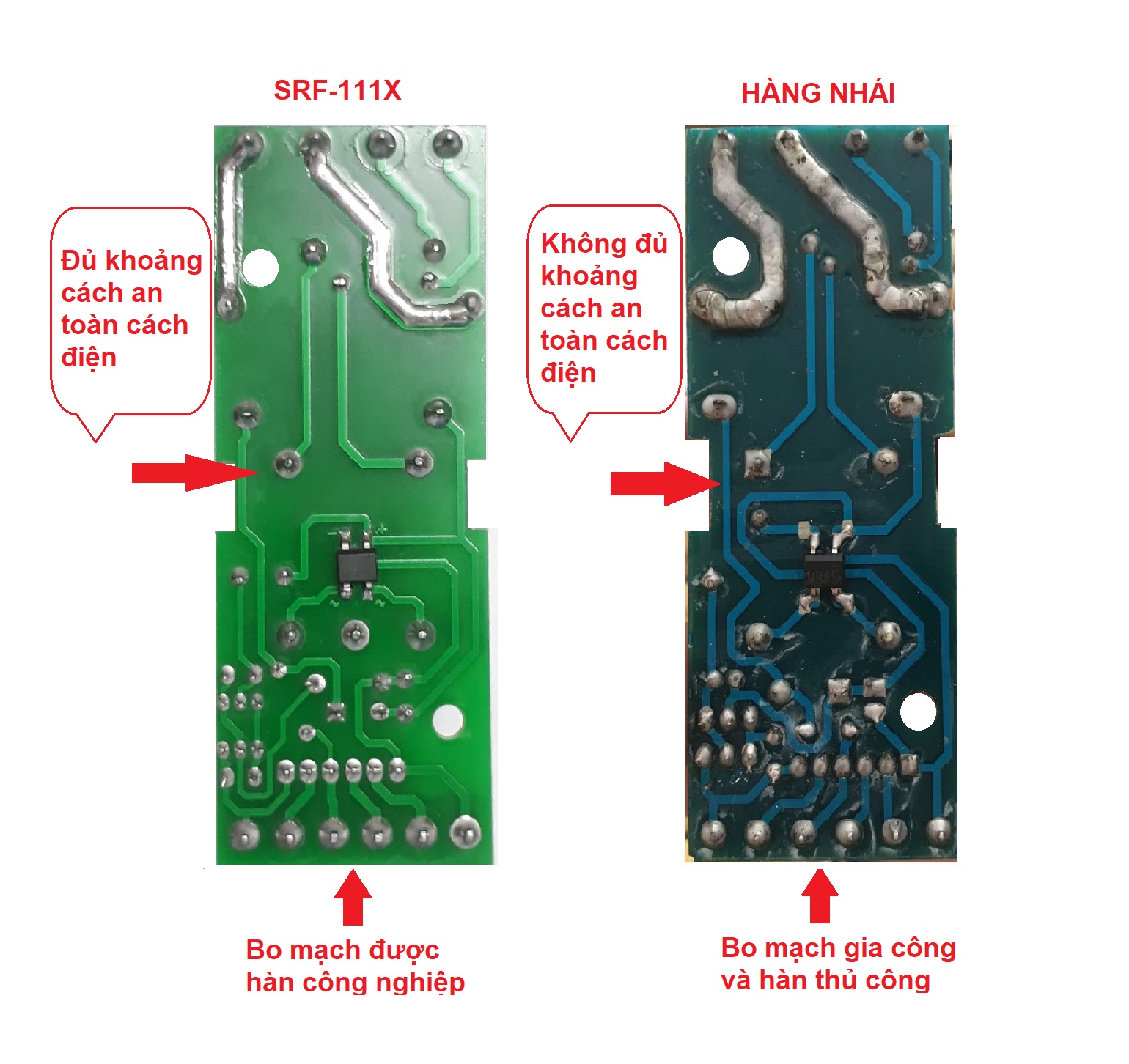

SO SÁNH MẠCH ĐIỆN CỦA GLELECTRIC VỚI MACH ĐIỆN CHẾ TẠO THỦ CÔNG

SO SÁNH MẠCH ĐIỆN CỦA GLELECTRIC VỚ MACH ĐIỆN LOẠI TQ NHÁI

Một số loại do TQ sản xuất cũng sử dụng biến áp cách ly nhưng vì bắt chước theo nên không chú trọng yếu tố an toàn, đặc biệt là việc cách điện giữa 2 nguồn điện 220V-AC và 12V-DC

Ngoài ra các chân 3.4 của loại rơ le  này không sử dụng được để nối với công tắc bật chủ động bên ngoài.

Trên đây là một số đặc điểm để nhận biết các loại Rơ le an toàn cho phao điện chất lượng kém đang xuất hiện trên thị trường, GLELECTRIC hy vọng quý khách có thể nhận biết và đánh giá được chất lượng sản phẩm chính hãng cũng như các sản phẩm là hàng nhái, kém chất lượng này.

.
