Khởi động từ (Contactor) là gì? Cấu tạo, công dụng và cách lựa chọn

Khởi động từ (Contactor) là gì? Tại sao phải dùng trong hệ thống điện?

Trong thế giới điện công nghiệp và dân dụng, khởi động từ (hay còn gọi là contactor) đóng vai trò then chốt trong việc điều khiển và bảo vệ các thiết bị điện. Vậy khởi động từ là gì và tại sao chúng ta cần sử dụng thiết bị này? Bài viết dưới đây sẽ giúp bạn hiểu rõ khởi động từ, từ định nghĩa, cấu tạo, nguyên lý hoạt động đến những ứng dụng thực tế.

1. Khởi động từ (Contactor) là gì?

Khởi động từ là một thiết bị điện từ dùng để đóng ngắt mạch điện động lực từ xa, đặc biệt trong các hệ thống điện có công suất và dòng điện lớn.

Khác với rơ le chỉ điều khiển dòng nhỏ, contactor có thể chịu được tải nặng và điều khiển các thiết bị như động cơ điện, máy bơm, hệ thống chiếu sáng công nghiệp. Đây là thiết bị không thể thiếu trong các hệ thống điều khiển tự động.

2. Cấu tạo và nguyên lý hoạt động của khởi động từ

Một khởi động từ cơ bản gồm các bộ phận:

Mạch động lực: Mạch điện cung cấp nguồn cho tải
Inductor (Cuộn dây điện từ): Tạo ra từ trường khi có dòng điện chạy qua.
Springs (Lò xo): Tạo lực đẩy để giữ cho các tiếp điểm mở khi không có điện.
Dynamic contact (Tiếp điểm động): Tiếp điểm di chuyển khi khởi động từ hoạt động.
Static contact (Tiếp điểm tĩnh): Tiếp điểm cố định.
Steel core (Lõi sắt từ): Dẫn từ trường và di chuyển khi có từ trường.
Control source (Nguồn điều khiển): Nguồn điện cung cấp cho mạch động lực

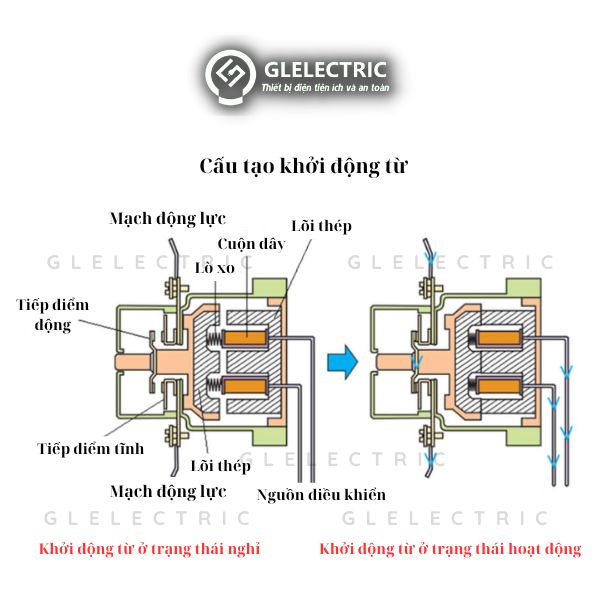

cấu tạo khởi động từ

Trạng thái bên trái:
- Khởi động từ đang ở trạng thái nghỉ.
- Các tiếp điểm (dynamic contact và static contact) đang mở, không có dòng điện chạy qua.
- Lõi sắt từ (steel core) nằm ở vị trí ban đầu do lực đẩy của lò xo (springs).
- Cuộn dây điện từ (inductor) không được cấp điện (motivation circuit không hoạt động).
Trạng thái bên phải:
- Khởi động từ đang ở trạng thái hoạt động.
- Các tiếp điểm đã đóng lại, cho phép dòng điện chạy qua (mũi tên màu xanh dương).
- Lõi sắt từ bị hút vào do từ trường tạo ra bởi cuộn dây điện từ khi được cấp điện (control source).
- Lực hút từ trường thắng lực đẩy của lò xo, giữ cho các tiếp điểm đóng.

Nguyên lý hoạt động của contactor dựa trên lực hút từ trường. Khi cấp điện cho cuộn dây, từ trường sinh ra kéo lõi động và đóng tiếp điểm. Khi ngắt điện, lực từ mất đi, lò xo đẩy lõi về vị trí ban đầu.

3. Tại sao phải dùng khởi động từ?

Điều khiển từ xa và tự động: Giúp vận hành thiết bị dễ dàng, tích hợp với hệ thống PLC.
Bảo vệ thiết bị: Kết hợp rơ le nhiệt để bảo vệ động cơ và thiết bị khỏi quá tải.
Điều khiển tải lớn: Đóng ngắt dòng điện lớn an toàn và hiệu quả.
Tối ưu hóa hệ thống điện: Thiết kế linh hoạt, dễ mở rộng và bảo trì.
An toàn vận hành: Giảm thiểu nguy cơ chập cháy và sự cố.

4. Ứng dụng của khởi động từ (contactor)

Điều khiển động cơ điện trong sản xuất.
Hệ thống chiếu sáng công nghiệp.
Hệ thống bơm nước, máy nén khí.
Tủ điện điều khiển và tự động hóa.
Các dây chuyền sản xuất công nghiệp.

5. Kinh nghiệm chọn khởi động từ phù hợp

Xác định công suất và dòng điện định mức.
Chọn điện áp cuộn coil phù hợp.
Xác định số lượng và loại tiếp điểm cần thiết.
Ưu tiên sản phẩm từ thương hiệu uy tín.

6. FAQ - Câu hỏi thường gặp về khởi động từ

Khởi động từ có phải là contactor không? Có, khởi động từ chính là contactor – một thiết bị điều khiển đóng ngắt mạch động lực.

Khởi động từ dùng cho thiết bị nào? Thường dùng để điều khiển động cơ, máy bơm, hệ thống chiếu sáng và các máy móc công nghiệp.

Khởi động từ hoạt động dựa trên nguyên lý gì? Dựa trên hiện tượng điện từ, tạo lực hút để đóng cắt tiếp điểm cấp điện từ nguồn cho tải.

Làm sao để nhận biết khởi động từ bị hỏng? Dấu hiệu thường là tiếp điểm bị cháy đen, không hút khi cấp điện, tiếng kêu lạ hoặc động cơ không khởi động.

Khởi động từ khác gì với rơ le? Rơ le dùng cho mạch điều khiển với dòng nhỏ và vừa, khởi động từ (contactor) chịu tải lớn và dùng để đóng ngắt mạch động lực.

7. Kết luận

Khởi động từ (contactor) là thiết bị quan trọng giúp điều khiển và bảo vệ hệ thống điện công nghiệp và dân dụng. Việc lựa chọn đúng loại khởi động từ sẽ giúp hệ thống hoạt động an toàn, ổn định và kéo dài tuổi thọ thiết bị.
